Elektromos kerékpár Vezérlő 24V 250W (HALL)

-17%
ÚJ
24V elektromos kerékpár vezérlő elektronika (CK280915) - 06705125161
  • 24V elektromos kerékpár vezérlő elektronika (CK280915) - 06705125161
11 990 Ft
Akció: 9 990 Ft9990
Kezdete: 2017.07.12   A készlet erejéig!
  • Elektromos kerékpár vezérlő elektronika

    24V, 250W, HALL jeladós BLDC Kefe nélküli

    egyenáramú 8 vezetékes villanymotorhoz

    (CK280915)


    Részletes adatokért és paraméterekért kattintson az "ADATOK" fülre.


    Vezetékek: (A részletes bekötési rajzot lejjebb találja.)

    - BeTáp + (Akkumulátorból a vezérlőbe)

    - BeTáp - (Akkumulátorból a vezérlőbe)

    - Remote (Gyújtáskapcsoló)

    - Motor 3 fázis (3 különálló vezeték)

    - Motor HALL (5 vezetékes csatlakozóban)

    - Gázkar (3 vezetékes csatlakozóban)

    - 3 sebességi fokozat

    - PAS (Pedál asszisztens, 3 vezetékes csatlakozóban)

    - Fék (2 szálas csatlakozóban)

    - Töltés visszajelző (1szálas csatlakozóban)

    - Km-óra jeladó (1szálas csatlakozóban)

    - Tanító szál (2x1szálas csatlakozóban)


    A vezérlő elektronika teljesítménye (Pl: 350W) lehet nagyobb, mint az elektromos kerékpár villanymotorjának teljesítménye (Pl: 300W).

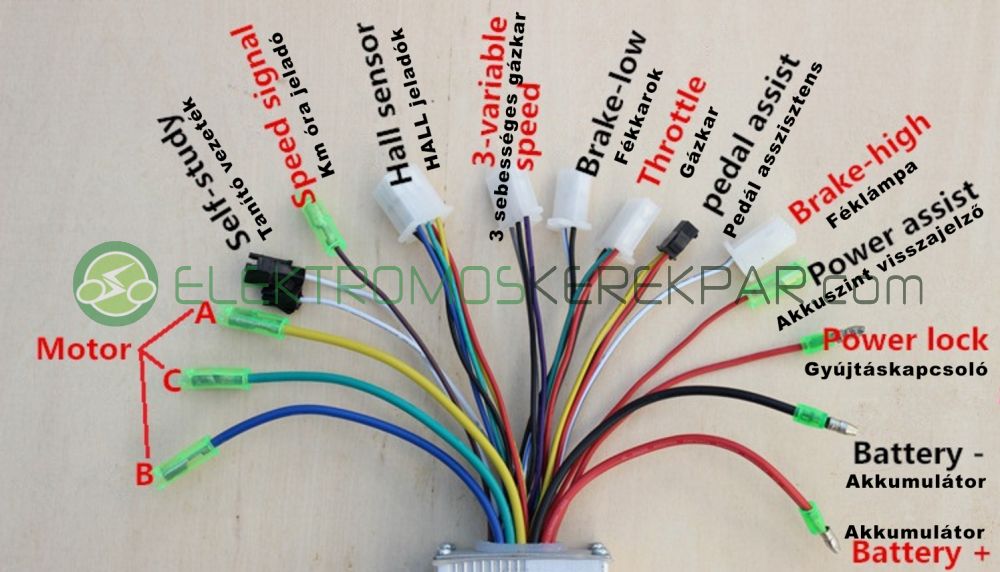

    CK280915 vezérlő elektronika bekötési rajza

     elektromos kerékpár vezérlő elektronika bekötési rajz

    CK280915 vezérlő elektronika bekötési rajza


    A CK280915 24V 250W HALL jeladós elektromos kerékpár vezérlő elektronika alkalmas a legtöbb tipusú 24V üzemi feszültségű és 250W maximális motorteljesítményű három fázisú, hall jeladós, kefe nélküli villanymotorral szerelt elektromos kerékpár működtetésére.



    segítség az elektromos kerékpár vezérlő elektronika kiválasztásához



    Vezérlő elektronika teszter - 06705125161 Vezérlő Elektronika Tesztelő Műszer



    Elektromos kerékpár mérő műszer - 06705125161 Elektromos Kerékpár Mérőműszer



    Elektromos Kerékpár Vezérlő elektronika árak, bekötési rajzok




    Mihez lehet jó?

    Tornádó, Zétek, Z-tech, Zétech, Polymobil, Polimobil, Lofty, Lofti, Lóti, Sellő, Arizóna, Arizona, Momo96, Momo, Bird, Partner, Green, Green dinamic, Mogul, Greenscooter, Raptor, E-mozgó, Emozgó, premium, greenspark, Velox, Guewer, Herkules, Nitro, Sweety, Silver, ebike, e-bike, Comfort, Ciklon, Cyklon, Angell, Angel, E-max, Emax, Scooter, E-scooter, Yakimoto, Freeride, e-bringa, ebringa, ekerékpár, e-kerékpár, elektromos kerékpár, elektromos bringa, villanybringa, villanykerékpár.

    (A pontos beszerelhetőségről a részletes adatok és a bekötési segédlet alapján tájékozódjon!)


    Címkék: elektromos, kerékpár, kerékpárhoz, vezérlő, vezérlés, elektronika, 24V, 250W, három, fázisú, hall, jeladós, kefenélküli, szénkefe, nélküli, villanymotorhoz, univerzális, alkatrész, leírás, bekötés, bekötési, rajz, bekötésirajz, velion, velion kft, CK280915, 06705125161

  • Üzemi feszültség
    24 V
    Motor teljesítmény
    250 W
    Motor tipusa
    Kefe nélküli agymotor
    Fázis eltolás
    60,120 ˚
    Maximális áramfelvétel
    13 A
    Maximális akkumulátor feszültség
    28 V
    Minimális akkumulátor feszültség
    21 V
    Méretek
    90*55*30
    Figyelmeztetés
    A vezérlő elektronika beszerelése szakértelmet, szerszámokat és műszereket igényel!
    Tipp
    Elektromos kerékpár vezérlőt lehetőség szerint szakműhelyben szereltessük be, mert a művelet szerszámokat, műszereket és szakértelmet igényel.
    Cikkszám
    CK280915
    Státusz
    ÚJ
    Tömeg
    300 g/db
  • Tisztelt vásárló!

    Az elektromos kerékpár vezérlő elektronikája nem egy kész használati eszköz (NEM “plug and play” eszköz). A megvásárolt vezérlő elektronikán található csatlakozók alakja és a vezetékek színei nem köthetőek semmilyen szabványhoz. A csatlakozók és vezetékek színei és kiosztásai elektromos kerékpár típusonként változnak (gyári vezérlők nem léteznek!) Így azokat ne csatlakoztassa össze a kerékpárral addig amíg műszeres méréseket nem végez az új vezérlőn. Ezen mérések szakértelmet, műszereket és szerszámokat igényelnek. Ezért a méréseket és a bekötést érdemes szakszervizben elvégeztetni. Ezek a szakszervizek a következők: Autóvillamossági műhelyek, Kisgépszervizek, TV szerelő műhelyek és egyéb olyan elektrotechnikával foglalkozó műhelyek akik rendelkeznek MULTIMÉTER-rel és FORRASZTÓ PÁKÁVAL és ezen berendezések használatához szükséges szakértelemmel.

    Továbbá:
    A megvásárolt vezérlő elektronikával kapcsolatos bármilyen minőségi panaszt, csak és kizárólag a beszerelést és annak minőségét igazoló kitöltött jótállási jeggyel fogadunk el!


    FIGYELEM !!!

    A vezérlő elektronika beszerelésekor figyeljen a következőkre:
    1. Polaritás tévesztések esetén a vezérlő azonnal tönkremegy. Ezt még a biztosíték sem akadályozza meg.
    2. A motor 3 fázis (szénkefés vez. esetén 2 fázis) vezetékein sose okozzon zárlatot!!! Még akkor se ha a tápfeszültség nincs csatlakoztatva, mert a vezérlőben lévő puffer kondenzátorban lévő maradvány feszültség is megsüti a szabályzókat.
    3. Az előzetes műszeres mérések után szeparálja el a vezeték csoportokat egymástól. (Pl: betáp, gázkar, fékkar, stb…) Jelölje meg őket. Ezután távolítsa el a csatlakozókat a vezetékekről és a csatlakoztatást forrsztással végezze el.
    4. A csatlakozásokat a forrasztás után zsugorcsővel óvja a nedvességtől és a rövidzárlattól.
